DB30低殘壓母線過電壓保護裝置

DB30低殘壓母線過電壓保護裝置整合了一天電氣多項已成熟應用的原創技術，取代傳統的PT避雷器柜，為系統提供更完善的母線過電壓保護及PT保護。低殘壓技術，是金屬氧化物避雷器在保護性能上的重大突破，保護殘壓比常規避雷器降低30%,即過電壓保護效果提升了30%,對于防止柜內絕緣閃絡事故發生，延長固體絕緣設備的使用壽命意義重大;PT抗諧保護技術，對PT提供更全面的綜合防護方案，提高了系統的運行可靠性。

關鍵詞：企業用電質量 / 公共配電網

說明書下載

立即咨詢

返回列表

DB30低殘壓母線過電壓保護裝置詳情介紹

　　產品簡介：

　　DB30低殘壓母線過電壓保護裝置整合了一天電氣多項已成熟應用的原創技術，取代傳統的PT避雷器柜，為系統提供更完善的母線過電壓保護及PT保護。低殘壓技術，是金屬氧化物避雷器在保護性能上的重大突破，保護殘壓比常規避雷器降低30%,即過電壓保護效果提升了30%,對于防止柜內絕緣閃絡事故發生，延長固體絕緣設備的使用壽命意義重大;PT抗諧保護技術，對PT提供更全面的綜合防護方案，提高了系統的運行可靠性。

　　產品概述

　　母線低殘壓保護裝置

　　產品分類：母線PT、母線低殘壓過電壓保護柜體

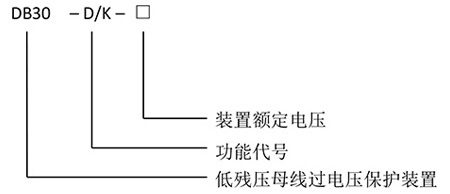

　　產品型號：

　　額定電壓(kV)：7.2. 12, 24, 40.5

　　額定頻率(Hz)：50

　　功能代號：D-低殘壓保護;K-抗諧保護

　　產品使用環境

　　1)使用環境溫度-30℃～+60℃;

　　2)空氣相對濕度≤90%(+25℃);

　　3)海拔不超過1000米(超過時需在訂貨時說明);

　　4)使用環境的周圍介質無爆炸危險，不應含有腐蝕性氣體，所含導電塵埃的濃度不使絕緣水平降低到允許極值以下;

　　5)無劇烈震動的場所;

　　6)室內安裝。

　　產品的工作原理

　　裝置中低殘壓保護單元DB30-D取代電站型避雷器用于承擔母線過電壓保護，將對連接在母線上的所有設備提供更好的過電壓保護效果。低殘壓技術對母線過電壓的抑制效果提高30%以上，將大幅降低出現絕緣閃絡故障的機率，提高系統運行的穩定性。

　　低殘壓保護單元使系統遭受的由外部侵襲過來的雷擊過電壓降低30%，如10kV系統可由45kV降低到30kV以下。

　　作為母線的一級保護，殘壓降低30%，將大大提高電機型避雷器等二級防護的效果，對電纜提供更完善的保護，大大提高電纜的運行壽命。

　　同時低殘壓柜還采用了“抗諧”技術，從根本上解決了系統單相接地故障消除后，三相電壓恢復平衡時，系統對地電容的沖擊充電電流將通過PT并造成PT或PT熔斷器損壞的問題。

　　低殘壓柜正常運行時，柜內微機控制器實時不間斷檢測PT提供的電壓信號，一旦系統發生PT斷線、過電壓、低電壓、失壓、諧振，微機控制器根據PT提供的電壓信號，利用DSP技術快速準確處理能力實現對波形的實時采集，并準確的判析系統的故障情況，顯示故障類別，輸出報警信號。

　　低殘壓柜具有RS485接口，配有Modbus通訊規約，與用戶微機監控系統實現數據遠距離傳送。

　　產品特點：

　　1、低殘壓保護技術

　　在金屬氧化物非線性電阻片材料和其他技術突破的基礎上，新開發生產的低殘壓母線過電壓保護器，保護殘壓比普通避雷器降低30%以上，獲得更好的保護效果。如10kV系統常規電站型避雷器雷電沖擊保護水平為45kV，而低殘壓母線過電壓保護器的保護水平為30kV。這一成果達到國際領先水平，對弱絕緣類設備、固體絕緣設備的過電壓保護有著極為重要的意義。

　　2、PT抗諧保護技術

　　新一代的抗諧保護技術，對傳統的PT保護技術進行了全面優化，并通過“瞬懸復”專利技術，將一次消諧與二次消諧相互配合，形成了更完善的PT保護方案。
