MXJD單相接地故障管理系統詳情介紹

　　一、產品簡介

　　MXJD單相接地故障管理系統整合了中性點非有效接地系統和中性點有效接地系統各自的優點，既保持了6~35kV中性點非有效接地系統的供電可靠性，又解決了間歇性弧光過電壓給系統絕緣帶來的安全隱患。該裝置具備快速準確的選線、有效的故障處理、全過程的電壓監測等優異特點。

　　二、產品介紹

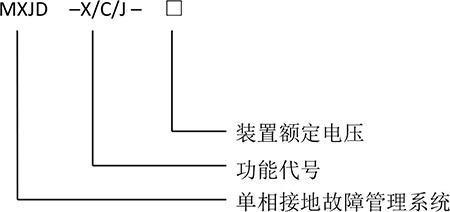

　　產品型號：

　　額定電壓(kV)：7.2. 12, 40.5

　　額定頻率(Hz)：50

　　功能代號：X表示選線功能、C表示處理功能、J表示監測功能

　　產品使用環境

　　1)使用環境溫度-30℃～+60℃;

　　2)空氣相對濕度≤90%(+25℃);

　　3)海拔不超過1000米(超過時需在訂貨時說明);

　　4)使用環境的周圍介質無爆炸危險，不應含有腐蝕性氣體，所含導電塵埃的濃度不使絕緣水平降低到允許極值以下;

　　5)無劇烈震動的場所;

　　6)室內安裝。

　　三、產品的工作原理

　　在中性點非有效接地系統中，通過接地變壓器引出一個中性點，該中性點與高壓可控硅串聯后接地。系統正常運行時，可控硅不導通。當某一支路發生單相接地故障時，接地變壓器的中性點電壓升高，裝置中的主控制器檢測到接地信號，并觸發可控硅導通，零序回路將流過一個脈沖可控的零序電流，該零序電流通過故障支路，故障支路選線信號采集單元檢測到選線信號后發送給主控制器，判斷故障支路、故障類型及故障時間等。然后根據單相接地故障的性質，再采用不同的工作方式，讓消弧線圈和觸點消弧互相配合，消除弧光故障，并互相保護。

　　對于瞬時性接地故障和弧光接地故障，完成選線后迅速啟動脈沖式消弧線圈和觸點消弧，用觸點消弧來旁路暫態、高頻接地電容電流和脈沖式消弧線圈暫態電感電流，當脈沖式消弧線圈穩定工作并實現補償后，退出觸點消弧，待故障消除后再退出脈沖式消弧線圈。由于有脈沖式消弧線圈來限制觸點消弧的真空接觸器開斷引起的操作過電壓，對于瞬時性接地故障或弧光接地故障，這種組合式的工作方式克服了傳統的消弧線圈或觸點消弧單獨應用的缺陷，更加有利于故障的消除，使裝置的可靠性大大提高。

　　對于永久性的單相接地故障，完成選線后迅速啟動觸點消弧工作，直接旁路接地電容電流，從而很好地保護故障支路特別是電纜支路的安全，保證系統的安全運行。全電壓監測裝置監測并記錄整個選線、消弧過程，并在系統正常運行及發生故障時，可對系統三相電壓及其諧波、電壓閃變、弧光過電壓、雷擊過電壓、操作過電壓等穩態、暫態沖擊進行實時監測、定時記錄，報警，供用戶進一步分析電力系統的工作狀態。(見圖1)。

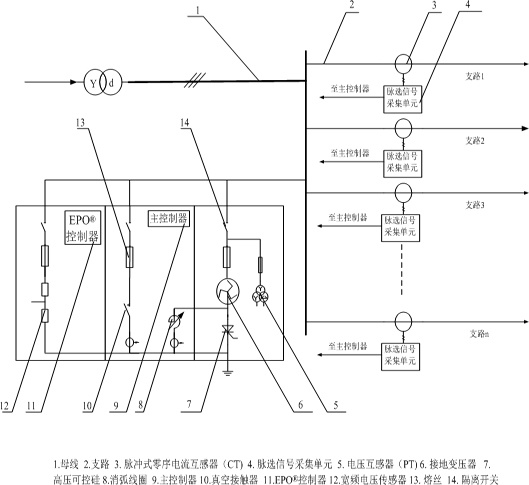

　　圖1 ：MXJD單相接地故障管理系統應用原理圖

　　產品特點

　　MXJD單相接地故障管理系統結合了中性點非有效接地系統和中性點有效接地系統各自的優點，既保持了6~35kV中性點非有效接地系統的供電可靠性，又解決了間歇性弧光過電壓給系統絕緣帶來的安全隱患。概括起來，該裝置有如下技術特點：

　　1)快速準確的選線

　　主控制器采用DSP處理技術、交流模擬信號數字傳輸技術，當系統發生單相接地故障時，主控制器能在20ms時間內作出響應，觸發可控硅導通。通過中性點發出可控脈沖電流，瞬時放大故障點接地電流信號，該接地電流信號達到200A以上，信號強，選線準確率達到100%，且可控硅導通時間為工頻半個周波，采用了相控原理，對原系統無影響。

　　2)有效的故障處理

　　根據單相接地故障的性質及負載的重要程度，再采用不同的工作方式，讓消弧線圈和觸點消弧互相配合，互相保護，有效消除弧光過電壓。

　　3)全過程的電壓監測

　　在系統正常運行及發生故障時，可對系統電壓及其諧波、電壓閃變、弧光過電壓、雷擊過電壓、操作過電壓等穩態、暫態沖擊進行實時監測、定時記錄、報警，供用戶分析系統的工作狀態及判斷故障原因。
