SS1雙速分相相控超高速真空斷路器
關鍵詞：企業用電質量 / 公共配電網
SS1雙速分相相控超高速真空斷路器 詳情介紹
產品簡介
戶內中壓真空斷路器：基于雙速的超高可靠性、超高速開斷性能及使用壽命長等特點。盤柜廠(OEM)可以將 SS1 雙速斷路器整合進自己的開關設備中或者應用到改進和升級項目中。
主要優勢：
替換性：兼容市面主流柜型。
雙速：采用雙操動機構，自帶速斷保護。短路開斷可靠性極高。
分相相控：斷路器三相分別在短路電流第一個零點時開斷，開斷能力理論無上限，電壽命更長。
超高速解決內網短路電壓暫降問題：三相短路全開斷時間<20ms，超高速分閘時間≤1.5ms，短路識別時間<1ms。出廠時可在真實短路條件下見證產品性能。
產品概述
?天電?采?超?速電磁感應驅動機構與?質量彈操機構相結合，研發出不同合分速度的操作 機構，并采?內置式快速短路保護控制器和微機綜保相互配合的控制模式，成功研制出雙速分相相控 超?速真空斷路器SS1。SS1雙速斷路器可以實現短路電流第?個?頻過零點超?速相控開斷，也可以 通過微機綜保令彈操機構以常速完成三相同期合分負載電流和開斷短路電流。在開斷短路電流時， 超 ?速機構的動作和彈操機構的動作構成“或 ”的關系， 內置快速控制器控制命令和微機綜保控制命令 也構成“或 ”的關系，即內置快速控制器或微機綜保只要有?個能夠發出分閘命令，超?速機構或彈操 機構只要有?個能夠執?分閘命令，就可以成功開斷短路電流。因此，可以認為?臺SS1雙速斷路器開 斷短路電流的可靠性相當于兩臺斷路器串聯運?時開斷短路電流的可靠性，彈操機構和微機綜保可 視為超?速機構和內置快速控制器的后備保護。
下圖是SS1雙速分相相控超?速真空斷路器開斷短路事故時的三相電流波形：
其中：實線為超?速分相相控機構完成第?個?頻過零點開斷時的三相短路電流波形，虛線為彈 操機構作為后備開斷短路電流時的波形。
SS1采?通?尺?的??式和固定式結構，可?便替換現有的真空斷路器，?泛應?于?礦企業、公 共設施、交通運輸、建筑等配電領域。

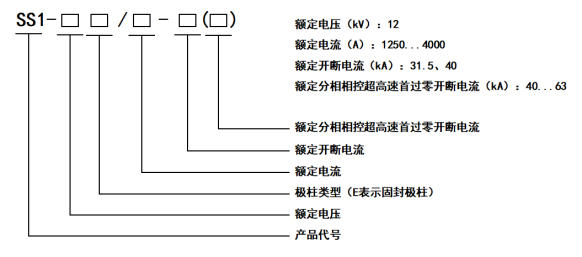

產品型號
使用條件
環境溫度：上限+40℃，下限?15℃，?平均值不超過+35℃。
海拔?度： ≤2000m。
環境濕度：
相對濕度：24小時內測得的平均值不?于95%，?平均不?于90%。
?蒸汽壓? ：24小時內測得的平均值不?于2 .2kPa，?平均不?于1 .8kPa。
地震烈度：不超過8度。
其他條件：周圍空?沒有明顯地受到塵埃、煙、腐蝕性和可燃性?體，蒸汽或鹽霧的污染。凡超出正常使?條件范圍的要求，由用戶與制造?協商確定。
